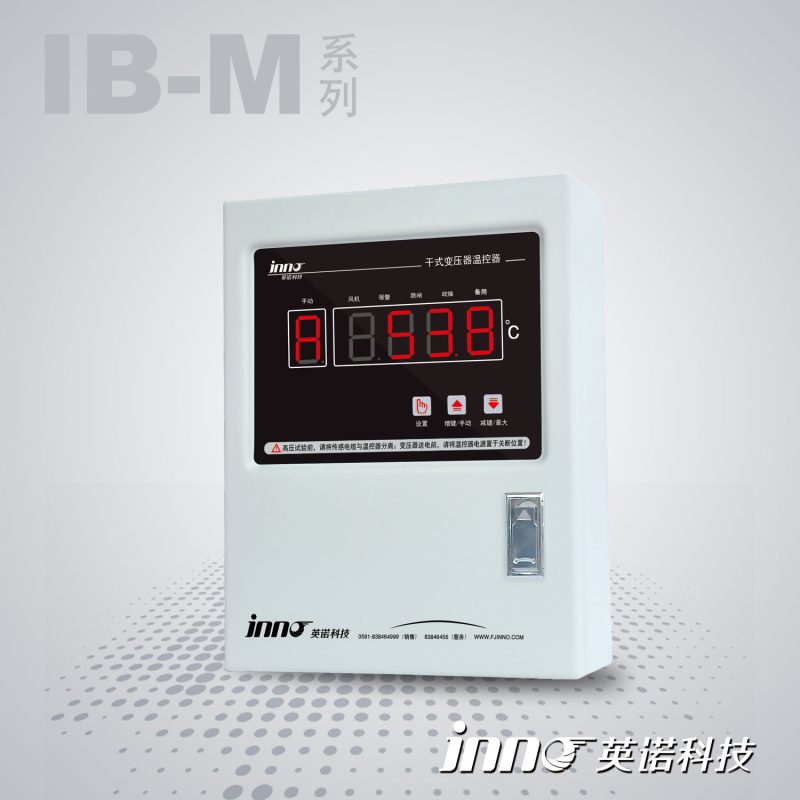

IB-M201系列干式變壓器溫控器
  • IB-M201系列干式變壓器溫控器
  • IB-M201系列干式變壓器溫控器
  • 規格參數
  • 安裝尺寸

干式變壓器溫控器技術指標

環境溫度: -20℃~+55℃
環境濕度: < 95% (25℃)
工作電壓: AC 220V (+10%,-15%)
工作頻率: 50Hz或60Hz(±2Hz)
測量范圍: -30.0℃~240.0℃
測量精度: ±1%FS(溫控器0.5級,傳感器B級)
分辨率: 0.1℃
風機輸出容量: 9A/250VAC
控制輸出容量: 5A/250VAC;5A/30VDC(阻性)
溫控器功耗: ≤8W
生產標準: JB/T7631-2016《變壓器用電子溫控器》行業標準
通過認證標準: ISO9001:2016國際質量管理體系認證
通過試驗標準: IEC61000-4:1995 國際標準
通過技術標準: GB/T17626-2008《電磁兼容試驗和測量技術》標準





IB-M201干式變壓器溫控器型號選擇說明



型號 功能
IB-M201D 三相巡回顯示/最大值顯示;風機自動/手動啟停;超溫報警;超溫跳閘;故障報警;“黑匣子”功能;
風機定時激勵功能;模擬測試功能;數字補償功能;柜門開門報警功能。
IB-M201E 常規功能同IB-M201D型,增加三路或四路獨立的4~20mA模擬電流輸出。
IB-M201F 常規功能同IB-M201D型,增加RS485/232串行通訊功能。
IB-M201G 常規功能同IB-M201D型,增加一路機房環境溫度測量與控制。
IB-M201I 常規功能同IB-M201D型,增加一路變壓器鐵芯溫度測量與報警。
IB-M201H 常規功能同IB-M201D型,增加一路濕度測量與控制。
IB-M201L 常規功能同IB-M201D型,增加冷卻風機故障檢測與報警。
IB-M201C 常規功能同IB-M201D型,增加熱敏電阻PTC150或PTC130進行聯鎖控制。



備注:

1、如:IB-M201F,M代表小型壁掛式鐵殼溫控箱,F(xiàn)代表功能代號(通訊功能);

2、E、F、G、I為功能代碼,功能代碼可以組合,以下舉例說明:

溫控器型號:IB-M201EF,表示:溫控器為小型壁掛式溫控箱,其功能包括:常規功能、4~20mA電流輸出功能(E)和通訊功能(F)。

如果已經有E和F等2個功能,之后增加G、I功能只能選其一種做為增加功能,同時存在的功能代碼最多為3種,型號舉例說明:IB-M201EFG、IM-M201EFI。

3、若有其他特殊技術或功能要求,如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫、擴展觸點容量等,均可與我們聯系。

福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全, 溫控器接線圖及說明書齊全,廠家直銷、價格合理,歡迎詢價!

安裝尺寸: 120mm × 235mm
外觀尺寸: 200mm × 260mm × 85mm

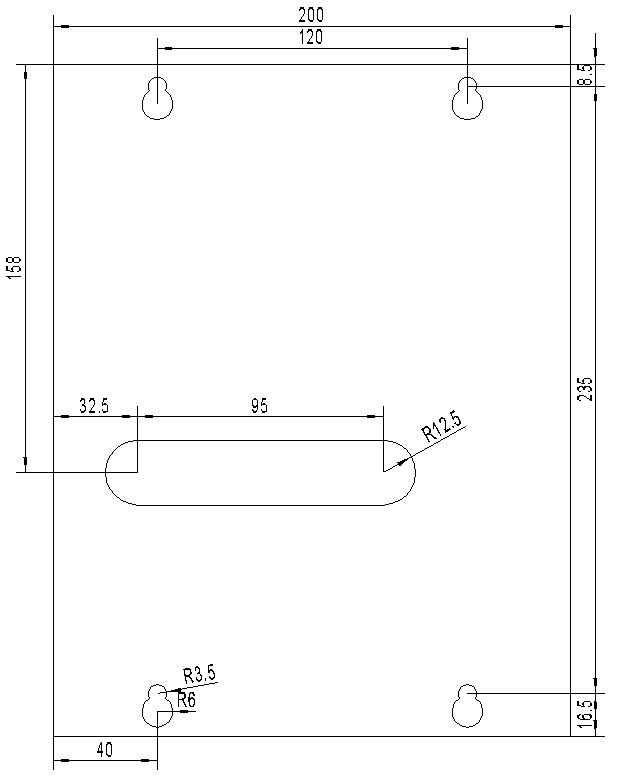

IB-M201干式變壓器溫控器安裝尺寸圖

IB-M201系列干式變壓器溫控器
IB-M201系列干式變壓器溫控器

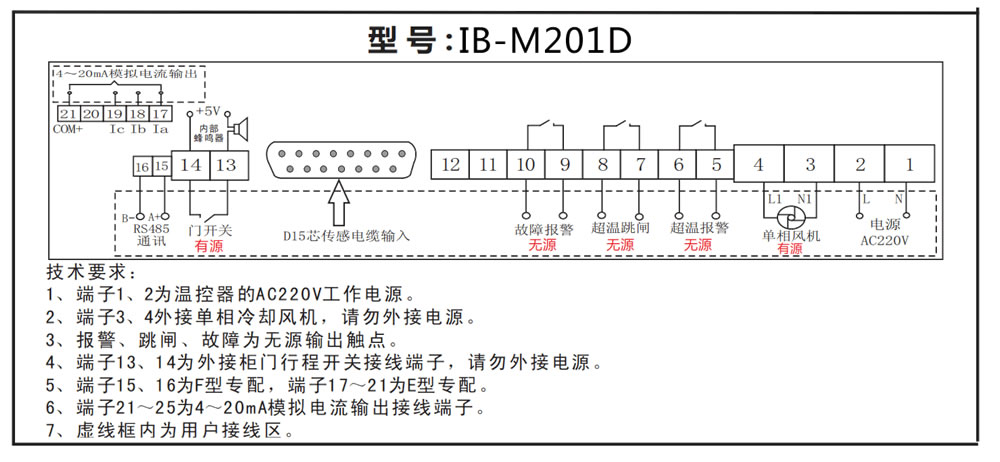

IB-M201D 溫控器端子接線圖(附加功能請來電咨詢)

IB-M201干式變壓器溫控器

注:若此接線圖與IB-M201D溫控器接線圖不一致時,以IB-M201D溫控器上接線圖為準。
