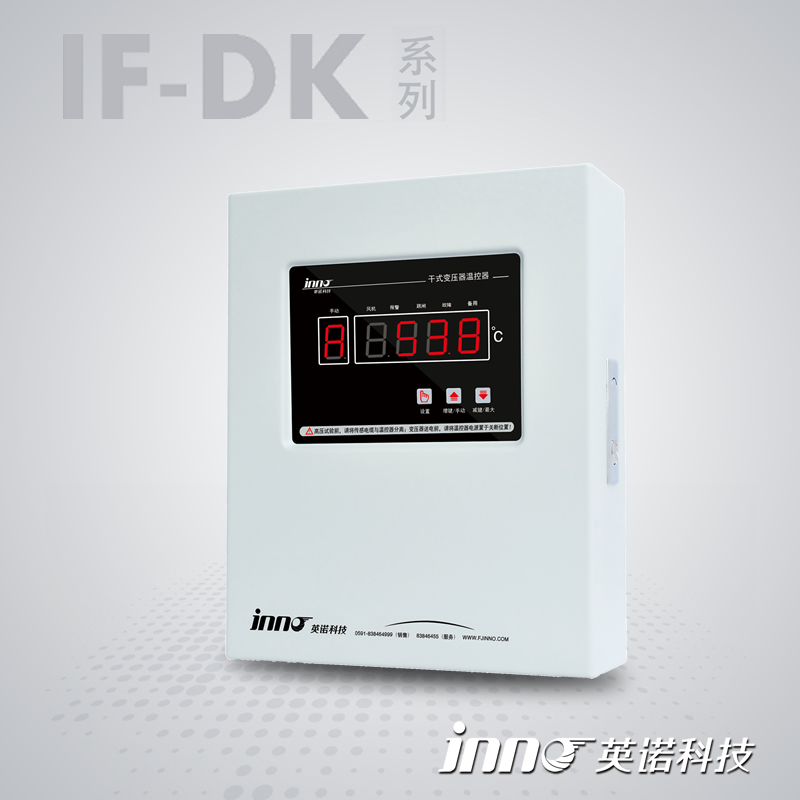

IF-DK 電抗器熒光光纖測溫系統
電抗器光纖測溫采用的是熒光式光纖測溫裝置,采用進口石英光纖具有完全的電絕緣性,不受高壓、強電磁場的影響,抗化學腐蝕和無污染,并且響應速度快,安裝簡單,耐高溫,聯系電話13599070393
- 產品簡介
IF-DK 系列電抗器光纖測溫采用的是熒光式光纖測溫裝置,該裝置的傳感探頭無金屬材料 采用進口石英光纖具有完全的電絕緣性,不受高壓、強電磁場的影響,抗化學腐蝕和無污染,并且響應速度快,安裝簡單,耐高溫,后臺軟件實時在線監測。系統由熒光式光纖溫控器、熒光式光纖探頭及光纖通訊軟件三部分組成。
電抗器熒光光纖測溫系統技術參數
型號 | IF-DK |
環境溫度 | -10℃~+75℃ |
環境濕度 | ≤90% (25℃) |
取樣間隔 | 最小值0.4nm |
工作電壓 | AC220V(+10%,-15%) |
工作頻率 | 50Hz或60Hz(±2Hz)(交流) |
測量范圍 | -40℃~200.0℃ (可定制) |
測量精度 | ±1℃ (可定制) |
分辨率 | 0.1℃ |
控制誤差 | ≤±0.5℃ |
控制輸出容量 | 5A/AC250V |
測溫路數 | 1-32路(可定制) |
傳感器類型 | 石英光纖,標配5米 |
探頭 | 熒光式光纖傳感探頭 |
我司已有實際高壓電抗器監測系統應用案例,可直接投入使用。咨詢熱線:0591-83846499
電抗器為什么需要使用熒光光纖測溫系統
當電抗器發送異?;蚬收蠒r,電抗器的故障區域發熱,溫度上升。通過對溫度進行監測可以判斷電抗器的運行狀態,從而達到保護電抗器的目的。一般的溫度測量裝置無法進行電抗器內部溫度的測量,從而為解決這一難題,我公司研發的熒光式光纖測溫系統就能通過其不受干擾且耐高溫高壓的特性來解決這一難題。
基本功能(常規D型) | 1、三路繞組測溫;自動/手動啟停冷卻風機;各通道溫度顯示數值補償功能; 2、提供黑匣子功能,能記錄上一次掉電的溫度數據和歷史最高溫度; 3、數碼管顯示;4、提供變壓器門柜點開啟報警功能; 5、提供1組超溫報警觸點(1常開、1常閉); 6、提供1組超溫跳閘觸點(1常開、1常閉); 7、提供1組風機遠傳觸點(1常開、1常閉); 8、提供1組溫控器故障報警觸點(1常開、1常閉); |
定制功能 (特殊需求可定制) |
1、提供1路鐵芯測溫,提供2路鐵芯超溫報警觸點(1常開、1常閉)(I功能); 2、提供RS485通訊功能,通訊帶時標,可接收對時,MODBUS-RTU協議(F功能); 3、風機故障判斷功能,并提供風機故障報警觸點(L功能); 4、提供4路獨立的4-20mA模擬電流輸出功能(E功能); 5、提供一路機房環境溫度測量與控制;(G功能) 6、繞組溫度上升率和鐵芯溫度上升率報警功能; 7、通訊協議可采用Profibus、IEC60870-5-103、以太網通訊等方式; |
